ZNZK 燃油燃气中央真空热水机组
ZNZK-L 燃油燃气冷凝式中央真空热水机组
ZNZKD FGR低氮燃气中央真空热水机组
ZNZKD-L FGR低氮燃气冷凝中央真空热水机组
真空热水机组工作原理:
在真空热水机组，也称真空热水锅炉和变相锅炉。其原理是利用水在不同压力下，对应的沸腾温度不同的特性来进行工作。在常压（一个大气压）下，水的沸腾点温度是 100℃，而在 0.08 个大气压水的沸腾点只有 4℃，真空机组就是利用水的这一特性，在真空度为 130-690mHg 的压力范围内工作，对应水的沸温度则为 95-45℃，在中央真空热水机组所工作的压カ下，通过燃烧器对热水的加热，使热媒水的温度上升至对应压力的饱和温度并汽置于炉体地热交循环水）被管外的水蒸汽加热成热水；而管外的水蒸汽被冷却凝结成水，会到水面再被加热，从而完成整个循环过程。
真空热水机组的特点
机组运行为负压运行，没有安全隐患不属于特种设备管理，无需监管
换热器管道承受循环水系统压力，系统设计安装简单可靠
使用寿命长，真空热水机组整机使用寿命 20 年以上
真空热水机组的用途
中央空调系统、集中供暖系统
中央卫生热水系统、工业工艺热水系统
真空热水机组分类
按照使用燃料分：燃油燃气或油气两用、电能
按照结构区分：
- 三回程火管结构
- 中心回燃火管结构
- 全湿背水管结构
- 电热管结构
按烟气N0X排放分:
- 普通型N0X排放<150mg/NM3)
- 低氮型N0X排放<80mg/NM3)
- 超低氮型N0X 排放<30mg/NM3
按排烟温度分：
- 普通型（热效率 92%，排烟温度 150℃左右）
- 冷凝型（热效率 94%-104%，排烟温度<100℃)
特点介绍：

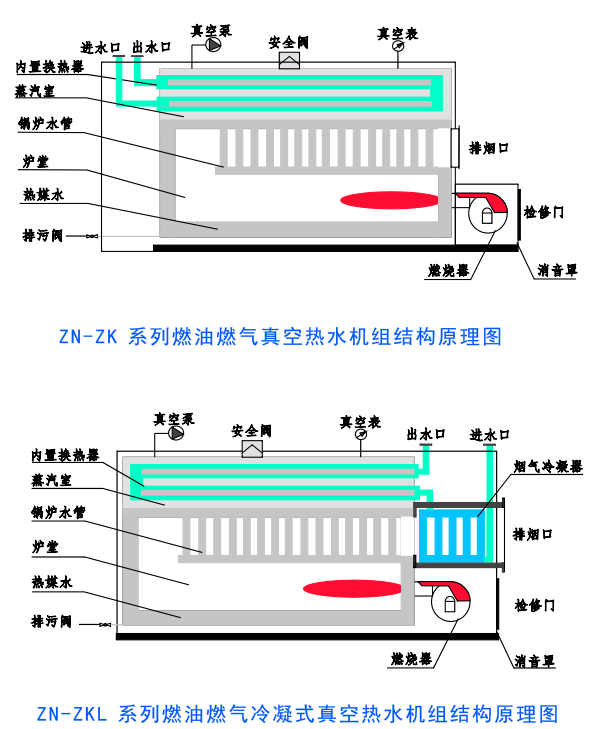

中央真空热水机组也称真空变相锅炉是利用水在不同压力下对应的沸腾温度不同的特性来进行工作的在常压一个大气压）下，水的沸腾点温度是 C，而在个大气压下，水的沸腾点只有 C 真空机组就是利用水的这一特性在真空度为的压力范围内工作对应水的沸腾温度则 C，在中央真空热水机组所工作的压力下通过燃烧器对热媒水的加热，使热水的温度上升至对应压力的饱和温度并汽化，置于炉体中地热交换器管内的冷媟水（被加热系统循环水被管外的水蒸汽加热成熱水；而管外的水蒸汽被冷却凝结成水，会到水面再被加热，从而完成整个循环过程
中能系列燃油燃气真空热水机组与系列燃油燃气冷凝式真空热水机组的结构，是我公司近年来开发的最新一代技术进步的成果。该系列真空热水机组，是全湿背式水管结构，大炉堂的燃烧室免形成高温区，燃烧后烟气氮氧化物排量大大降低；水管换热技术大大增加烟气扰流，使换热更加充分，热效率更高，与同等供热量及热效率的传统二回程或三回程烟管锅炉体积更小，水容量更小，运行重量更小
负压运行 安全可靠
机组始终处于负压状态工作,无膨胀爆炸的危险,安装使用不属于特种 设备监管范围,无需要办理使用证。
变相换热 效率更高
机组为湿背式水管结构,真空变相换热,换热强度大,比传统的中心回 燃和三回程火管结构的锅炉体积更小,热效率更高。无烟气冷凝器 的热效率可以达到94%，配套烟气冷凝器，最高可达到104%。
内置换热 一机多用
中央真空机组,可以同时提供多回路的不同温差的热水,满足用户采 暖\卫生热水\泳池加热等热水需要,也可以提供不同温度的工艺热 水。内置换热器允许管程压力较高，可以直接向高层建筑提供采 暖热水或卫生热水，系统中不需要再设置换热器,系统安装简单。
闭式循环 寿命长
炉内具有一定真空度,炉内水无消耗,不会因为长期补充未处理的热 媒水导致结垢,炉体不会腐蚀。
多重安全保护 运行状态可监控
机组配置热水温度、热媒水温度、机组内压监测、液位控制、真 空度监测、防爆安全阀、自动故障报警等;机组运行数据可以在控 制屏上操作显示,也可以通过PLC上传到组网中央监控系统。
自动控制 操作简单
热水温度可以在<85°C的范围之内自由设定,全自动和智能化控制 系统,无须专人值守操作.
环保燃烧 排放清洁
配置高品质燃烧系统,燃烧安全,排烟清洁,符合严格的环保要求。可 实现低氮与超低氮排放。
环保节能 高效运行
机组本身可达到94%的热效率,可配置烟气冷凝技术,最高热效率可以 达到104%,排烟温度<100°C。
