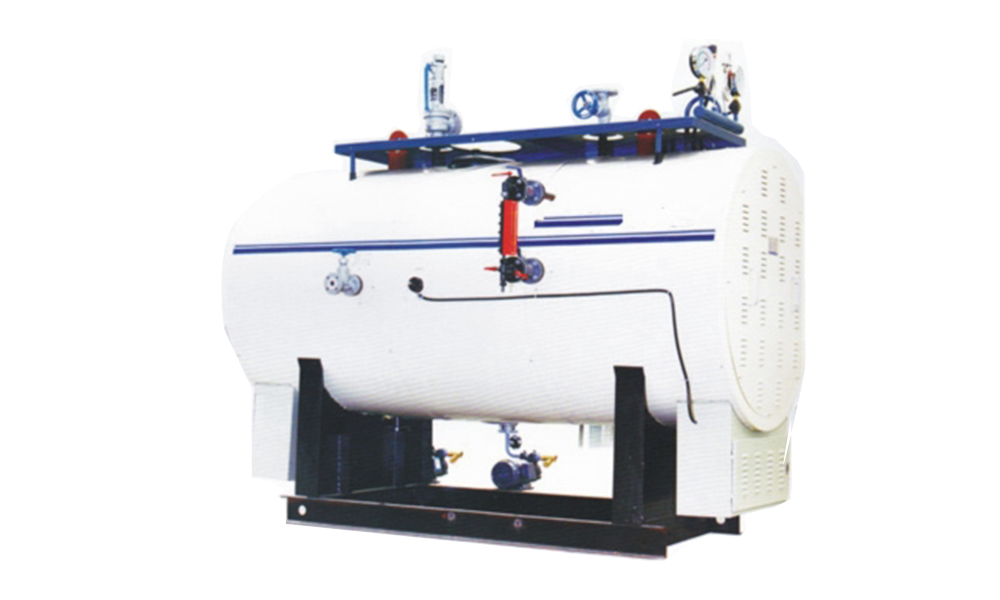

直热式电蒸汽锅炉

一、产品名称：

全自动直热式电蒸汽锅炉

二、锅炉型号：WDR0.5-0.8-Ⅱ

• 卧式电加热： WDR
• 额定蒸发量t/h  ：0.5
• 额定蒸汽压力Mpa ：0.8

三、加热方式：

直热式电加热

四、主要用途：

为印染业、化工、制药业及其它企事业、宾馆、餐厅的食品制作、消毒等提供蒸汽，亦可通过换热器、水箱加热提供生活用热水。

五、锅炉简介：

本系列锅炉采用不锈钢加热管直接将水加热，使其在相应工作压力下产生蒸汽，锅炉本体采用离心玻璃棉进行保温，散热损失小，热效率高。各运行参数均采用自动程序控制，并设有自动保护装置，使锅炉运行更加安全可靠。

六、工作原理：

锅炉接通电源后，控制系统首先进行安全检查，自动检测锅炉的电源电压，压力状态，水位等参数。控制器在确认各部分完全正常后，开始进入正常工作状态。在正常工作状态下，锅炉内的压力将保持在用户设定压力(Ｐ设定压力，Ｐ设定压力－Ｐ回差压力)的范围内。如：用户设定的压力为0.8兆帕，回差为0.1兆帕，则锅炉将保持压力在0.8到0.7兆帕之间，即一旦高于0.8兆帕则停止加热，待压力低于0.7兆帕后，再次启动加热器，使锅炉内压力增大。如此，周而复始地循环下去。锅炉内水位将保持在安全区域的范围内，蒸发一部分水，使液面降低，则自动补水，使其回复正常。锅炉控制系统一旦检测到锅炉压力高于用户设定的压力，即处于过压保护状态，或检测到锅炉内水位过高，则触发检查指示灯，同时禁止加热器工作，排除故障后人工按复位键，加热器重新投入运行。

七、产品具有以下主要性能特点：

• 1、时间设置功能，使锅炉在设定的时间内起停。
• 2、高精度水位实时监控：使锅炉在各功能工作状态都能保持正常水位。
• 3、水垢报警功能：炉内水垢一旦超标，系统会自动报警提示。
• 4、锅炉漏电保护功能：控制系统检测到漏电后，将自动切断电源。
• 5、电源异常保护功能：锅炉立刻停止运行。
• 6、压力联锁保护：锅炉内压力超过用户设定值时，禁止加热器工作并报警提示。

八、主要优点：

• 1、体积小，重量轻，安装运输方便。
• 2、结构设计合理，热效率达98%以上。
• 3、加热元件的控制采用步进式分时投入法，可均匀加热元件的使用寿命，同时减少锅炉对电网系统的冲击从而使锅炉运行更可靠。
• 4、配有进口压力控制器，及电子检测水位装置，使锅炉运行更加安全可靠。
• 5、加热元件根据温差及负荷的变化自动调整加热管的投入组数，并可自动转换投入次序，不仅节约能耗，而且使每组加热管的运行时间均衡，从而均匀加热管的寿命。
• 6、可靠的黑白水位显示，使锅炉水位的观察更方便直观。

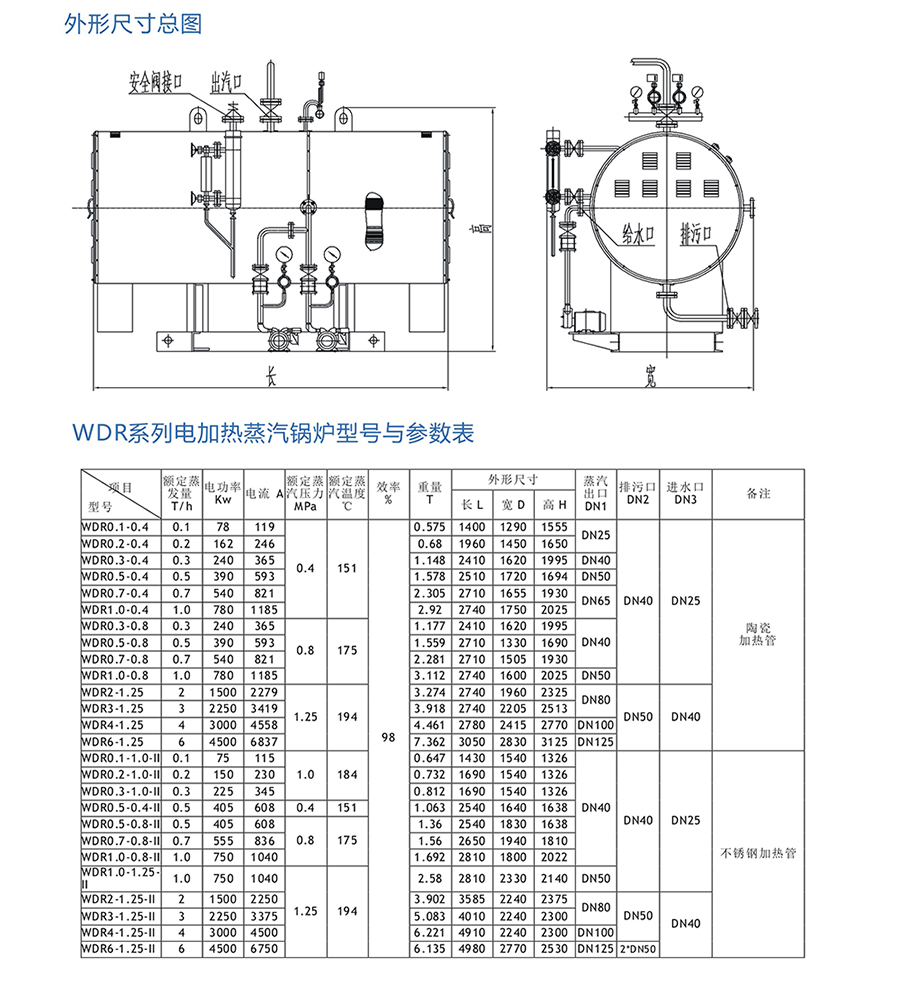

九、产品主要技术数据表：
